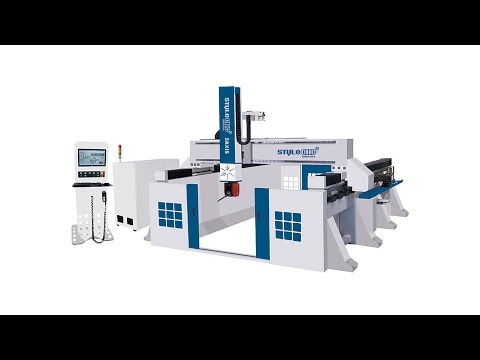

STM2040 五軸數控銑床是一款大型工業數控加工中心。該數控機床專為高精度加工而設計，采用超大尺寸鋼架結構，機床的剛性對于生產高質量零件和消除刀尖振動至關重要。它特別適用于模具制造行業，工作區域為 5x2000x4000100mm. 工業五軸數控雕刻機允許以全五軸方式加工極大零件。

工業五軸數控雕刻機應用

STM2040五軸系列是一款功能強大的高性能生產機器，適用于大型五軸數控加工。它標配 12kw HSD 主軸、Yaskawa 數字封閉式伺服傳動裝置、帶移動龍門設計的螺旋齒條和小齒輪。它還可選配精密加工的鑄鋼 T 型槽工作臺，用于精確固定大型模具。五軸數控機床廣泛應用于模具制造、船舶制造/海洋和模型制作行業。

模具行業：雕塑、大型非金屬模具、汽車消失模、木船模型、木模航空等木模。

有色金屬：鋁、銅、合金等輕有色金屬加工。

工業五軸數控雕刻機技術參數

工業五軸數控雕刻機標準配置

1.五軸數控雕刻機采用優質四排滾珠軸承、寬線性導軌和自潤滑塊，可平衡各方向的受力，確保機器加工時的精度和強度。

2、Z軸可加高至900mm，適合加工大型、超厚材料。

3、智能化加工越界保護設計，可防止加工過度造成的機械沖擊。

4、多種加工速度可單獨控制，空轉速度及滾輪設定，大大提高加工產品的質量及加工效率。

5. 旅游區 STM2040五軸機器：3000 x 4800 x 1500mm。

6. 超重型焊接鋼框架和龍門架，可實現最大的直線度和剛度。

7. 12KW HSD 液冷主軸。

8. 8 位置線性自動換刀，配備 HSK63F 精密刀具夾緊。

9.THK終身潤滑直線導軌和導軌塊。

10. 安川數字伺服驅動器和電機，功率大、精度高、速度快。

11.新代 – PC 接口數控系統。

12.機器自動潤滑系統（選配）。

13. MPG XYZAC 手輪，方便原點和工件設置。

14.對刀裝置。

15. 一套入門木工工具。

16. 3 個夾頭，可選 1-20mm （如果需要，也可以使用英制）。

17. 附帶 1 個 HSK 63F 刀架。

18.變頻器：臺灣臺達變頻器0-22000rpm控制。

19.德國施耐德電子備件。

20.日本OMRON限位開關。

21. MAXICAM double sheathed, fire retardant and highly flexible towline cable can be bent 300,000 times.

22. Igus 電纜鏈承載系統。

23.電壓：3PH 415V 50HZ。

五軸數控雕刻機加工

HSD主軸

新代控制系統

安川數字伺服驅動器和電機

電氣閣

Herion 斜齒條和小齒輪

工業五軸數控雕刻機可選項目

1. 精密加工的鑄鋼 T 型槽工作臺，用于精確固定大型模具。

2.用于切割有色金屬的油霧冷卻系統。

3.機器自動潤滑系統。

4. 額外的工具架。

工業五軸數控雕刻機項目
